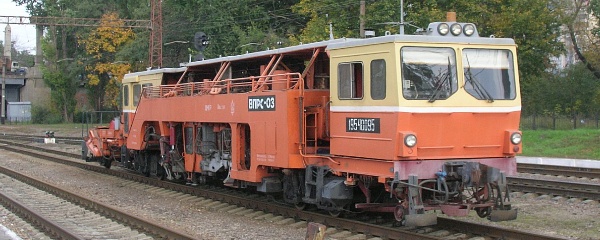

Машина выправочно-подбивочно-рихтовочная ВПРС-03

Описание

    Машина выправочно-подбивочно-рихтовочная ВПРС-03 предназначена для выправки железнодорожного пути в продольном и поперечном профилях и в плане, а также для уплотнения балласта под шпалами и с торцов шпал, под брусьями стрелочных переводов и крестовин.
      Машина применяется при строительстве новых, ремонте и текущем содержании действующих железных дорог колеи 1435 и 1520 мм с рельсами до Р-65 включительно, с деревянными или железобетонными шпалами на различного рода балластах. ВПРС-03 является универсальной путевой машиной циклического действия, производящей одновременную или независимую выправку, рихтовку и подбивку железнодорожного пути в полуавтоматическом или ручном режимах, как на магистральных и станционных путях, так и на стрелочных переводах.
     Машина оснащена дополнительным выносным устройством для подъёмки третьего рельса, обеспечивающим работу на тяжёлых стрелочных переводах с железобетонными брусьями. Данное устройство позволяет производить подъёмку третьего рельса и частичную подбивку длинного бруса в 3-й точке для его закрепления. На машине установлены двухшпальные подбивочные блоки, производящие подбивку одной шпалы с двух сторон и двух соседних шпал с одной стороны. Автоматизированная система смазки наиболее загруженных элементов подбивочных блоков (всего 40 точек смазки) компании “Lincoln” (Германия) позволяет исключить технологические перерывы во время работы машины.
   Трансмиссия машины выполнена на базе гидродинамической передачи. Управление выправочными системами машины осуществляется от микропроцессорной системы. Бортовой компьютер, снабжённый клавиатурой для ввода оперативной информации, предназначен: для сбора и хранения информации о состоянии пути до и после выправки и о проектных параметрах пути; для выполнения вычислительных операций и формирования управляющих сигналов системы выправки пути; для обеспечения диалогового режима с пользователем.
ВПРС-03 оснащена микропроцессорной системой управления технологическим циклом «Спрут - 4006», реализующей три режима работы машины:

  • рабочий - выполняет и контролирует заданную циклограмму работы машины,

  • наладочный - служит для настройки параметров работы, масштабирования датчиков и привязки нулей,

  • тестово-диагностический - позволяет оперативно обнаружить и локализовать неисправность.

   Задняя кабина ВПРС-03 совмещена с мини-хозблоком, в состав которого входят: шкаф для одежды, умывальник, термоэлектрический холодильник, сиденья со столиком, которые при необходимости трансформируются в место для отдыха. Рабочая кабина оборудована кондиционером и системой видеонаблюдения в составе четырех видеокамер, передающих изображения из наиболее затрудненных для обзора рабочих зон и пространства перед машиной по ходу движения на два ЖК-монитора.
Благодаря высокой транспортной скорости, а также наличию радиостанции, системы безопасности движения, автоматизированной системы обнаружения и тушения пожара силовой установки, ВПРС-03 может самостоятельно перемещаться по магистральным путям к месту работы.
    Вид климатического исполнения У1 ГОСТ 15150, но для работы при температуре окружающей среды от -10°С до +40°С при несмерзшемся балласте.
      Возможны следующие варианты исполнения силовой установки машины:

  • дизель ЯМЗ-238Д с гидропередачей БЕЛАЗ (ВПРС-03)

  • дизель "Cummins" (США) с гидропередачей "Voith" (ВПРС-03.2)

Задать вопрос специалисту

Характеристики

Производительность при выправке и подбивке пути, шпал/час, до 1200
Производительность при подбивке стрелочных переводов, стр.пер./час, до 1,2
Точность выправки пути: продольного профиля на базе 2,5 м, ‰ (не более) 1,0
Перекос пути (разность положения рельсов по уровню на длине 1м), мм (не более) ±2,0
Точность выправки пути в плане - разность двух смежных стрел прогиба, замеренных в центре 20-метровой хорды на расстоянии 5 м, мм (не более) ±2,0
Максимальная величина подъёма пути, мм 100
Максимальная величина рихтовки пути, мм 100
Максимальный преодолеваемый уклон пути, ‰ (град.) 20,0 (1,14)
Максимальная транспортная скорость движения самоходом, км/час 80
Минимальный радиус прохождения кривых при транспортном положении рабочих органов, м: 80
Минимальный радиус прохождения кривых при рабочем положении, м: 120
Габаритные размеры (ДхШхВ), мм: 23500 х 3050 х 4150
Масса в снаряжённом состоянии, т 60,0
Экипаж управления, чел. 4
