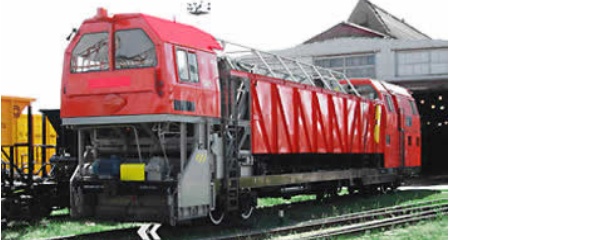

Снегоуборочная одновагонная самоходная машина СМ-5 предназначена для очистки от снега и засорителей станционных путей, стрелочных переводов и горловин железнодорожного пути, с погрузкой в кузов и механизированной выгрузкой в отдельных местах и в подвижной состав (полувагоны, платформы, думпкары), стоящий на соседнем пути..
Выгрузка снега может производиться и непосредственно при работе машины через 2-3 пути в левую и правую стороны от оси пути.
Машина СМ-5 состоит из следующих основных сборочных единиц: рама ходовая, питатель с приводом, конвейер питателя, конвейер накопителя, устройство выбросное, рыхлитель, кабина управления передняя, кабина управления задняя, вентиляторы, гидрооборудование, электрооборудование, пневмооборудование, дизель-генераторная установка, машинное отделение, скоростемер, устройство охлаждения электродвигателей тележек.
При помощи крыльев и боковых щеток снег и засорители с межпутья поступают в зону вырезания материала питателем, который, в свою очередь, подает на конвейер-накопитель. Выгрузка производится с помощью выбросного ротора, который отбрасывает снег в правую или левую сторону от оси пути на расстояние до 15 метров.
Рабочие органы приводятся в действие при помощи электрооборудования, пневмо- и гидрооборудования. . Электродвигатели приводов тяговых тележек и рабочих органов питаются электроэнергией от стационарной дизель-генераторной установки, находящейся в машинном помещении.
Управление рабочими органами осуществляется из кабины управления передней и задней.
Колея, мм | 1520 |
Тип машины | самоходная |
Максимальная высота очищаемого снега , м | 0,8 |
Производительность, max по заборному органу, куб. м/ч (т/ч) | 2000 (800) |
Производительность, max ротора выбросного, куб.м/ч (т/ч) | 2500 (1000) |
Производительность, max рейсовая, куб.м/рейс (т/рейс) | 75 (30) |
Заглубление рабочих органов ниже уровня верха головки рельса барабана-питателя, мм | 200 |
Заглубление рабочих органов ниже уровня верха головки рельса боковых щеток, мм | 80 |
Максимальная вместимость, куб.м | 100 |
Грузоподъемность, не более, т | 24 |
Вместимость куб.м./ тонн | 75/30 |
Максимальная рабочая скорость, км/ч | 12 |
Транспортная скорость не более, км/ч: | 25-40 |
Транспортная скорость в составе поезда, км/ч | 90 |
Масса в снаряженном положении, т | 76±2 |
Мощность силовой установки, кВт | 200 |
Габаритные размеры (ДхШхВ), мм: | 25700±50 х 3250 х 5270 |
Транспортный габарит | 1-Т ГОСТ 9238-83 |
Обслуживающий персонал, чел | 3 |
