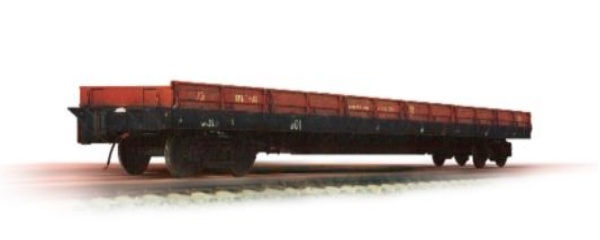

Платформа универсальная модели 13-926

Описание

Платформа эксплуатируется на магистральных железных дорогах колеи 1520 мм и предназначена для перевозки колесных и гусеничных машин, штучных, лесных и длинномерных грузов в ящичной упаковке, контейнеров и других грузов, не требующих защиты от атмосферных осадков.

Рама платформы представляет сварную конструкцию с хребтовой балкой, оборудованной задними и передними упорами.

Платформа оборудована дерево-металлическим настилом пола, 12 продольными и 2 поперечными бортами.

Борта шарнирно крепятся к раме и удерживаются клиновидными запорами в поднятом (закрытом) положении. В опущенном положении продольные борта находятся ниже уровня пола.

Торцевые борта оборудованы торсионами, удерживающими их в приподнятом положении над опорными кронштейнами и обеспечивающими перекатку накатных грузов и колесной техники вдоль состава поезда.

Перечень грузов

Платформа предназначена для перевозки колесных и гусеничных машин, штучных, лесных и длинномерных грузов в ящичной упаковке, контейнеров и других грузов, не требующих защиты от атмосферных осадков.

Задать вопрос специалисту

Характеристики

Грузоподъемность, т 68
Масса тары, т 26
Максимальная статическая расчетная нагрузка от колесной пары на рельсы, кН (тс) 230,5 (23,5)
Длина по осям сцепления автосцепок, мм 19590
База, мм 14400
Ширина максимальная, мм 3205
Длина рамы, мм 18400
Длина кузова внутри , мм 18300
Ширина кузова внутри , мм 2830
Площадь пола, м2 54
Тележка 2-осная Модель 18-100
Конструктивная скорость, км/ч 120
Ширина колеи, мм 1520
Габарит по ГОСТ 9238 1-ВМ
